近日，业内人士透露，京东方将与大日本印刷株式会社（以下简称“DNP”）合作，将采购DNP在日本福冈县黑崎工厂生产的G8大型金属掩膜版（FMM）。
目前，京东方总投资630亿元的8.6代OLED生产线项目2024年9月25日全面封顶，建设周期约183天。2025年5月20日工艺设备搬入启动，较原计划提前4个月，标志产线由建设阶段转入运营准备阶段。预计首次点亮定于2025年12月份。计划2026年第三季度实现量产，较原计划的2026年第四季度提前约4个月，可能成为全球首家实现8.6代OLED量产的面板制造商。现在项目的进展便是采购核心模具大型金属掩膜版，首选便是工艺成熟、专利深厚的DNP制造的FMM，将于近日签署采购协议。
据悉，日本DNP在OLED用金属掩膜版领域是关键参与者，占据全球市场供给约95%，核心材料采用日本日立金属的因瓦合金（铁镍合金，DNP与日立签有独家供应协议），主要采用湿法蚀刻技术。

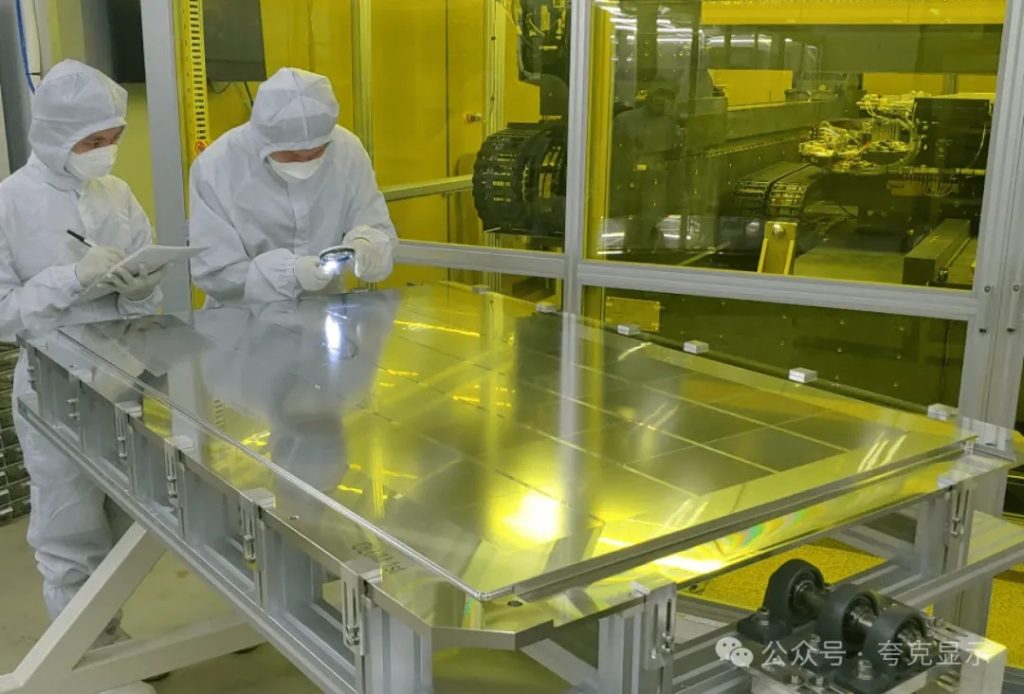

为了应对市场对更大尺寸OLED屏幕（如平板、笔记本电脑）的需求，2024年5月，DNP在日本福冈黑崎工厂投产新产线，生产兼容第8代(G8) 玻璃基板的大型金属掩膜版，新产线使DNP金属掩膜版总产能提升一倍 。新产线专门生产与第8代(G8)玻璃基板兼容的大型金属掩膜版。相比目前广泛使用的第6代(G6)基板，G8基板面积更大，能显著提升生产效率，降低生产成本。
新产线也作为DNP在广岛县三原工厂现有生产基地的后备支援，增强了其业务连续性计划，以应对可能的突发风险。
尽管DNP目前占据绝对主导地位，但全球范围内不乏挑战者。韩国多家企业（如Vault Creation、PhilOptics等）也在积极研发不同于DNP湿法蚀刻的干式蚀刻、电铸等技术路线，试图绕过DNP的专利壁垒。
不过垄断格局短期难破，由于DNP在核心材料、成熟工艺和专利生态上构建了全方位的壁垒，短期内其垄断地位难以被彻底撼动。挑战者们普遍面临因瓦合金材料供给、工艺稳定性以及需要产业链下游配合验证等诸多挑战。
DNP通过掌控核心因瓦合金材料、深耕湿法蚀刻工艺，并适时扩产G8大型金属掩膜版产能，在OLED核心材料领域构筑了坚实的护城河。虽然面临中韩企业的追赶，但其深厚的技术积累和供应链优势使其在未来一段时间内，仍将是全球OLED产业链中不可或缺的一环。
Quarkdisplay评：金属掩膜版是OLED屏幕蒸镀工艺中的核心模具，它是一个极其精密的stencil，负责在基板上精确沉积红、绿、蓝三色有机发光材料（OLED材料），形成像素。FMM的性能直接决定了OLED屏幕的分辨率、显示效果和生产良率。
京东方与日本DNP合作的可行性在当下的时间点是否受中日政治风波的影响还未可知。中日关系向来都是政冷经热，但这次中日政治风波有向经济领域延伸的趋势。在工业制造领域中日企业有很强的互补性，特别在材料和设备领域，日本制造企业有显著的优势和实力，且中国国产化率低，而在显示行业，除了OLED用的大型FMM外，还有偏光片上游材料的聚乙烯醇膜（PVA）和三醋酸纤维素膜（TAC）、高端KrF和ArF光刻胶、OLED用蒸镀机等诸多材料和设备领域，具有较强的全球竞争力，是国内头部面板厂商无法绕过的大山，国内本土企业一时也无法技术追赶，不得不高价采用，这种状况还将维持相当长的时间。
