京东方计划2027年实现高深宽比玻璃基封装量产

随着人工智能芯片需求持续爆发，先进封装技术正成为半导体行业竞争的新焦点。近日，玻璃基板封装产业链传来最新进展，行业龙头企业京东方已将玻璃基板确立为核心战略，并规划了明确的技术发展路线与量产时间表。

4月21日报道，掩膜版行业头部企业路维光电在接受投资者调研时透露，京东方已将玻璃基板确立为核心战略，计划2027年实现高深宽比产品量产。这是继2024年京东方正式发布玻璃基板封装路线图后，该领域又一重磅进展信号，引发市场广泛关注。

一、全球玻璃基板市场前景广阔

面对AI算力激增带来的散热与封装挑战，传统有机基板已逼近物理极限——高温下的翘曲变形制约着芯片性能提升。玻璃基板凭借其出色的热稳定性、超光滑表面，比有机材料光滑5000倍以及可引导光信号的特性，成为突破瓶颈的关键。2026年开年至今，英特尔、三星、苹果、台积电等头部玩家密集落子，意欲卡位这一重要赛道。据DATA BRIDG与中研网数据，2024-2032年全球玻璃基板市场规模预计从70.1亿美元增长至123.3亿美元，复合增长率达7.3%；中国作为全球重要市场，2020-2024年中国玻璃基板市场规模从252亿元增至361亿元，复合增长率9.4%。

玻璃基板在显示、半导体领域都有广阔替代场景。其中，在半导体封装领域，玻璃基板在超低热膨胀系数、平整度及高频信号传输，布线密度与散热方面都具备优势，尤其在AI大算力芯片、5/6G通信芯片领域，玻璃基优势明显，此外从国内先进封装突破角度，玻璃基板可作为弯道超车的方式。从海外进度来看，英特尔、三星、英伟达、AMD、台积电等全球半导体巨头正加速布局玻璃基板技术。

在此背景下，京东方加快布局玻璃基先进封装市场的步伐。

二、明确的技术路线图：从2026年量产到2029年再升级

早在2024年9月，京东方就在全球创新伙伴大会（BOE IPC 2024）上正式发布了其2024-2032年玻璃基板技术路线图，首次向外界系统阐述了其在玻璃基先进封装领域的战略布局。京东方董事长陈炎顺彼时明确指出，公司将战略性地聚焦于玻璃基技术和钙钛矿材料等新兴领域重点布局，从显示面板向半导体先进封装跨界，成为大陆第一家进入半导体封装领域的面板企业。

根据该路线图，京东方规划了清晰的技术演进与量产路径：

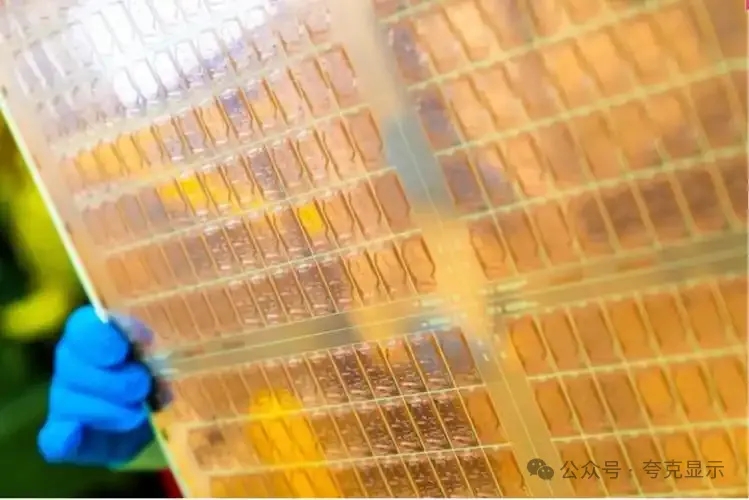

2026年后：启动玻璃基板面板级封装载板的量产，首批产品采用510mm×515mm的玻璃芯板，层数达8层，封装尺寸为50mm×50mm，具备高强度、低翘曲的优势，主要面向AI芯片应用场景。

2027年：实现深宽比20:1、细微间距8/8μm、封装尺寸110mm×110mm的玻璃基板量产能力。根据路维光电最新披露的信息，这正是京东方计划实现的“高深宽比产品量产”所对应的核心技术指标。

2029年：进一步精进至5/5μm以内的高精度细微间距，封装尺寸超过120mm×120mm，关键技术与量产年限与国际头部企业保持同步。

这一技术路线图的发布和持续更新，意味着京东方从“显示面板”到“半导体先进封装”的战略跨界已进入实质性推进阶段。

三、中试线通线，量产前夜加速冲刺

在路线图发布后的短短一年多时间里，京东方在玻璃基封装领域已取得一系列实质性进展。

2025年底，京东方的玻璃基封装载板研发及产业化试验线成功实现工艺通线，具备样品打样和小批量验证能力。

2026年2月，京东方进一步确认，公司已完成大板级玻璃载板中试线的建设并实现工艺通线，持续进行技术和产品研发。钙钛矿业务和玻璃基先进封装业务作为公司“第N曲线”战略升维理论下布局的代表性业务，将持续推动公司面向未来的成长。

2026年3月，京东方在投资者互动平台再次确认，玻璃基封装载板技术方面，公司已完成大板级玻璃载板中试线的建设并持续进行技术、产品研发。

2026年4月，在年度业绩说明会上，京东方高层透露，基于玻璃基板的先进封装中试线已通线，正进行客户样品测试，瞄准2030年千亿级市场规模。

据公开信息，京东方的玻璃基封装载板研发试验线项目由子公司北京京东方传感技术有限公司主导，基地布局在北京亦庄（主基地）和合肥（试验/中试）。截至2026年4月，中试线月产能目标约为5000至10000片，核心产品为8层510mm×515mm玻璃芯板，可封装50mm×50mm的芯片。产品应用方向涵盖显示驱动芯片（DDIC，首批量产目标）、AI/GPU/算力芯片、HBM（高带宽存储）、CoWoS/CoPoS以及高速通信和数据中心芯片等领域。

在工艺能力方面，京东方已具备玻璃基板级封装的高深宽比、深孔电镀、高精度RDL（重布线层）以及玻璃与ABF异构集成的完备微器件加工工艺能力。目前，晶圆级玻璃器件已通过客户认证，板级样品产出并进入AI客户验证阶段。

四、“第N曲线”：从显示面板到半导体的战略升维

京东方加速切入玻璃基先进封装赛道，背后是其近年来持续推进的“第N曲线”战略升维理论。

在“屏之物联”战略指引下，京东方提出了企业升维发展的“第N曲线”理论，围绕显示技术、玻璃基加工能力、大规模集成智能制造能力三大核心优势，打造全新的业务增长极，重点布局钙钛矿光伏器件和玻璃基封装两大创新业务。

分析人士认为，面板厂商发展面板级封装具有天然优势——面板制造中的薄膜沉积、光刻、蚀刻等工艺同样适用于半导体制造，面板厂商可以利用现有技术和设备，以较低的成本和较短的学习曲线进入先进封装领域。此外，板级封装凭借更大的基板尺寸，可封装更多芯片，降低生产成本，提高产线效率。

对于历经多年激烈竞争的显示产业企业而言，玻璃基封装业务的布局不仅是技术能力的延伸，更是打开千亿级半导体封装市场的重要突破口，有望成为公司重要的“第二增长曲线”。

五、全球竞争：中韩面板大厂竞逐玻璃基板主导权

京东方加速布局玻璃基封装，也是全球面板行业竞争格局演变的一个缩影。

近年来，韩国面板巨头三星显示、LGD也在酝酿从OLED面板领域向半导体用玻璃基板业务进军。业界普遍认为，此举意在通过玻璃基板业务，突破已趋于饱和的显示产业增长极限。与此同时，三星电机和LG Innotek则重点聚焦玻璃芯基板领域，其中三星电机已在世宗工厂建设试点生产线，正在生产玻璃芯基板样品；LG Innotek也已宣布进军玻璃基板市场，搭建了试验生产线并与多家合作伙伴展开协作。

京东方在竞争中已抢占先机。据业内信息，京东方自去年起已率先订购玻璃芯基板生产设备，包括自动光学检测（AOI）、激光改性设备、无电解铜电镀等半导体玻璃基板相关设备，并已从去年开始运行8英寸玻璃基板试点生产线。这使得中韩面板厂商之间的竞争正从显示面板领域进一步延伸至玻璃基板半导体封装领域。

值得注意的是，玻璃基板被认为是支持AI芯片爆炸式增长所需的下一代先进半导体封装技术的关键材料。与传统的有机基板相比，玻璃基板具有超低平整度、更好的热稳定性和机械稳定性，能够实现更高的互连密度和更低的信号损耗。英特尔、三星电子、台积电等全球半导体巨头均在积极布局这一赛道。

六、产业链协同：上下游企业协同发力

京东方的玻璃基板战略布局也正在带动上下游产业链协同发展。

在玻璃基板产业链中，路维光电作为掩膜版供应商，已为沃格光电旗下的通格微提供玻璃基板封装用掩膜版产品，而通格微已在玻璃基板封装方面实现小批量出货。

沃格光电的投资尤为引人注目。据悉，沃格光电已投资6.28亿元，建设全球首批、国内首条8.6代AMOLED玻璃基光刻蚀精加工产线，目前沃格光电是京东方第8.6代AMOLED面板生产线玻璃减薄工艺的唯一供应商。该产线建成投用后，将与京东方相关项目形成精准产业链对接，通过本地化生产大幅缩短供应链响应周期，降低物流成本与供应链风险，为京东方项目量产达标提供稳定保障。

此外，京东方还在积极打造上下游合作供应产业链，根据其规划，计划在2027/2028年树立BOE玻璃基半导体品牌，2028至2030年间进一步构建全球玻璃基半导体生态链，加速玻璃基板在AI芯片用高端基板领域的量产应用。

随着京东方玻璃基封装中试线通线、客户验证持续推进，以及2027年高深宽比产品量产目标的明确，中国显示面板龙头企业在半导体先进封装领域的战略布局正日益清晰。在AI芯片需求持续增长的背景下，玻璃基板封装技术有望成为下一代先进封装的重要发展方向，而京东方凭借其在玻璃加工领域积累的深厚技术底蕴和制造能力，在这一赛道中正展现出越来越强的竞争实力。
